Как найти маркировку механизма мини-дивана для заказа запасной детали

Маркировка механизма зачастую наносится на металлические детали, заводские наклейки. Она есть в документах на мебель. Но найденного номера не всегда достаточно. Перед заказом запчасти нужно проверить производителя, исполнение и крепления. Если компактный раскладной диван перестал нормально раскладываться, то сначала собираются эти сведения и фотографии. Они помогут специалисту определить узел и подобрать совместимую замену.

Покупать деталь только по названию «книжка» или «аккордеон» рискованно. Эти слова описывают принцип трансформации, но не определяют размеры рычагов, расположение отверстий и другие важные параметры. Внешне похожие механизмы могут отличаться по устройству и установке.

С чего начать поиск: документы и этикетка дивана

Паспорт мебели, инструкция по сборке и сведения о заказе позволяют определить модель и изготовителя. Начать следует с них, прежде чем осматривать нижнюю часть конструкции. Если небольшой раскладной диван покупался через Интернет, то не лишней будет проверка письма с подтверждением заказа и личного кабинета в магазине.

Перепишите название модели полностью, включая дополнительные буквы и цифры. Сохраните дату покупки, номер заказа и сведения с заводской этикетки. Эти данные позволят изготовителю уточнить комплектацию, даже если обозначение на самом механизме не сохранилось.

Этикетку мебели можно поискать на доступных поверхностях основания, внутри бельевого ящика и с обратной стороны корпуса. Ее расположение зависит от модели. Не нужно снимать обивку. Сначала осмотрите участки, к которым есть свободный доступ.

При этом важно помнить, что название дивана и обозначение механизма – разные сведения. Например, номер заказа помогает найти покупку в системе продавца, но не обязательно является артикулом запасной части. Поэтому, если маленький раскладной диван требует ремонта, то отправляйте специалисту фотографию всей этикетки, а не одну выбранную строку.

Где осматривать механизм и как прочитать обозначения

Уберите постельные принадлежности и съемные подушки, если они мешают обзору. Подготовьте фонарик, телефон и небольшое зеркало. Осматривайте мини-диван-кровать только в устойчивом положении. Не удерживайте приподнятую секцию плечом или головой, чтобы освободить руки.

Если механизм заклинил, не тяните его с усилием ради доступа к номеру. При поврежденной опоре или перекосе осмотр лучше поручить мастеру. Для первоначального обращения достаточно фотографий доступных участков.

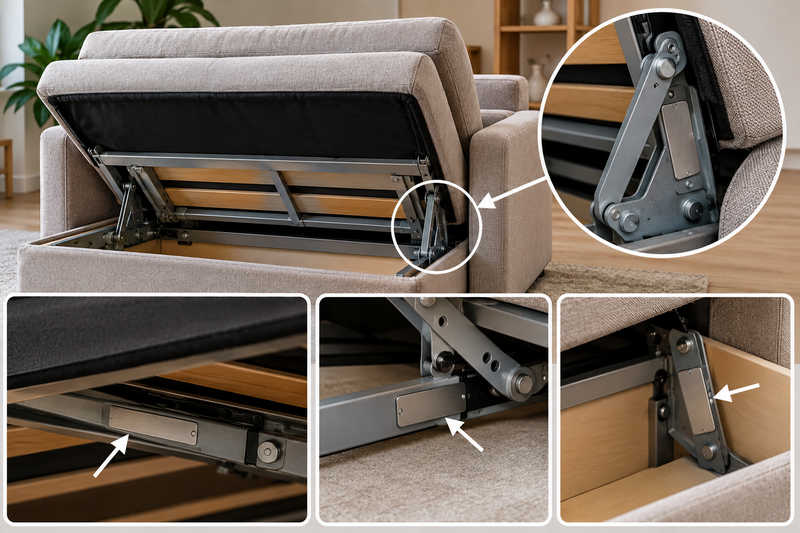

Обозначение может находиться на наклейке, быть нанесено краской или выбито на металле. Поэтому нужно последовательно осмотреть:

• боковые металлические пластины возле креплений к каркасу;
• доступные поверхности рычагов и кронштейнов;
• поперечины и наружные стороны металлической рамы;
• наклейки на складном или выдвижном блоке.

Это ориентиры для поиска, а не места, где обязательно есть маркировка. Если у раскладного мини-дивана нет видимого обозначения на перечисленных участках, то отсутствие номера еще не означает, что механизм невозможно определить.

Пыль с поверхностей лучше удалять сухой мягкой салфеткой. Не применяйте наждачную бумагу и растворитель, так как они могут повредить наклейку или стереть надпись. Попробуйте подсветить сбоку выбитые символы. При таком освещении рельеф становится более различимым.

Сделайте несколько снимков с разным направлением света. Если символ читается плохо, то не нужно угадывать. В сообщении продавцу укажите, что на фотографии может быть цифра «0» или буква «О», и приложите фото маркировки.

Как отличить модель механизма от других номеров

На одном изделии могут встречаться логотип, обозначение модели, производственная дата и другие коды. Отдельная надпись на пластине не всегда относится ко всему узлу. Универсальной расшифровки для всех фабрик, цехов и мастерских нет. Поэтому найденные обозначения нужно сверять с документацией изготовителя.

Например, комплект МТ-01 завода ИЗМФ «ФМС». В официальной карточке указано название механизма и отдельный артикул 2000672. Там же приведена комплектация: левый и правый механизмы. Это разные сведения, и при подборе запчасти необходимо учитывать каждое из них.

Если компактный раскладной диван оснащен механизмом с похожим названием, то это еще не подтверждает совместимость. Нужно сопоставить изготовителя, внешний вид и установочные параметры. Совпадение нескольких цифр без остальных данных – недостаточное основание для покупки.

Переписывайте маркировку полностью, сохраняя дефисы, пробелы и буквенные окончания. Не отбрасывайте часть кода как «лишнюю». Ее значение должен уточнить продавец. Рядом запишите, где обнаружена надпись, например: «на наружной стороне правой пластины».

Поиск механизмов, запчастей в Интернете начинается с полного обозначения и названия изготовителя. Найденная карточка используется для сравнения, а не как окончательное подтверждение. Даже совпадение на фотографии нужно проверить по чертежу или с привлечением специалиста.

Какие фотографии и размеры нужны для подбора

Общий снимок показывает устройство механизма, а крупный план – форму детали и расположение креплений. Если отправить только фотографию трещины, то специалист может не понять, к какому узлу она относится. Поэтому небольшой раскладной диван сначала фотографируется целиком, затем отдельные элементы его конструкции.

Рекомендуется подготовить небольшой набор материалов:

1. Общий вид дивана и доступный вид механизма в устойчивом положении.
2. Маркировку крупным планом и отдельный кадр, показывающий место ее нанесения.
3. Поврежденную деталь вместе с соседними элементами и креплениями.
4. Аналогичный узел с другой стороны, если он есть и доступен.
5. Фотографии доступных размеров с линейкой в плоскости измерения.

Такой комплект помогает связать обозначение с конструкцией. Не обрезайте исходные фотографии слишком плотно, так как окружающие детали могут оказаться полезнее самого номера.

Размеры записывайте в миллиметрах. Для крепежных отверстий уточняйте расстояние между центрами, а не между ближайшими краями. Если измерению мешает обивка или крепеж, то укажите, что значение приблизительное. Не снимайте нагруженный механизм ради более точного замера.

Чертежи производителей показывают, почему одного габарита недостаточно. Например, в каталоге ИЗМФ для МТ-01 приведены отдельные изображения левого и правого исполнения и несколько установочных размеров. Перед заказом их нужно сопоставлять с нужной деталью.

Не определяйте сторону только словом «слева». Для человека, находящегося перед диваном и сидящего на нем это разные направления. Сфотографируйте узел на месте и поясните точку обзора. Окончательное обозначение стороны согласуйте с продавцом по его схеме.

Что делать, если маркировка стерлась или отсутствует

Поиск без читаемого номера начинается с производителя мебели. Передайте ему название модели, сведения о покупке и фотографии. Уточните возможность установить комплектацию по заказу, и какое обозначение у нужного узла.

Если маленький раскладной диван уже ремонтировался, то сообщите об этом. На нем могла оказаться деталь, которая отличается от первоначальной комплектации. В таком случае документы на мебель нужно сопоставлять с фактически установленным механизмом.

Если связаться с фабрикой не получается, материалы передаются поставщику фурнитуры или мебельному мастеру. В этом случае детали подбираются по устройству, форме пластин, расположению осей и крепежных отверстий. Одной общей фотографии обычно недостаточно для уточнения совместимости.

Например, у двух пластин может быть одинаковая длина, но разное расстояние между отверстиями. Одна встанет на штатные крепления, а для другой понадобится переделка каркаса. Рассверливание отверстий не стоит считать обычным способом подгонки. Возможность такой замены должен оценить специалист.

Описание неисправности также помогает сузить поиск. Напишите, что происходит: секция перекашивается, ролик не вращается, в соединении появился люфт или видна трещина. При этом сам симптом не доказывает, что менять нужно весь механизм.

Что согласовать перед оплатой запасной части

До заказа следует попросить подтвердить не только название, но и состав поставки. Под словом «механизм» может подразумеваться один узел, несколько боковых деталей или сборная конструкция. Данные по крепежу и пружина также нужно уточнять.

Если ремонтируется мини-диван-кровать, то с поставщиком следует согласовать следующие сведения:

• полное обозначение детали, производителя и исполнения;
• сторону установки и совпадение крепежных размеров;
• состав комплекта и необходимость замены парных элементов;
• возможность установки без изменения каркаса.

Ответ желательно сохранить вместе с фотографиями и карточкой товара. Это упростит проверку полученной детали, позволит избежать спора о том, какое исполнение было согласовано.

Не разбирайте заклепочные соединения, не отсоединяйте пружины только для поиска номера. Установка запасной части – задача, которая может потребовать опыта и использования специального инструмента. Если причина неисправности не установлена, то сначала следует провести комплексную диагностику.

Как избежать ошибки при заказе деталей для ремонта дивана

Маркировка упрощает поиск нужных деталей, но работает только вместе с остальными сведениями. Название дивана помогает восстановить историю заказа, обозначение механизма – найти нужную серию, а фотографии и размеры – проверить исполнение. Ни один из этих элементов не стоит заменять предположением.

Начните с документов, затем осмотрите доступные поверхности и сохраните все найденные надписи. Передайте специалисту общий вид конструкции, крупные планы креплений и описание неисправности. Если часть номера не читается, то укажите это. Не стоит заказывать внешне похожую деталь с расчетом подогнать ее при установке.

Если раскладной мини-диван покупается для регулярного использования, то документацию лучше сохранить. Сфотографируйте этикетку, запишите модель и номер заказа. Эти сведения пригодятся при обращении по вопросам эксплуатации и последующем подборе комплектующих.

Если мебель куплена в Интернет-магазине «Седьмая карета», то начните с обращения по контактам продавца и передайте данные покупки. Уточните возможность определения установленного механизма и порядок дальнейших действий. Заказывать запасную часть стоит после подтверждения совместимости, а устанавливать ее нужно с учетом состояния креплений и каркаса. Это снижает риск повторной покупки и помогает полностью устранить причину неисправности.
