Теплообменники — это сложные устройства, в которых каждая деталь работает на пределе. Прокладки часто воспринимаются как расходный материал, не требующий внимания, пока не начнется утечка. Это ошибка, приводящая к простоям и убыткам. Замена уплотнений — рутинная, но критически важная процедура. Ошибка в выборе материала или размера ведет к быстрому выходу из строя новой детали. Разберем, как правильно подобрать полный комплект прокладок, чтобы система работала стабильно долгие годы.
Краткое содержание статьи
Температурный режим
Рабочая среда диктует свои условия. Вода с температурой до 90 °C позволяет использовать стандартные EPDM-резину. При нагреве выше 110 °C требуетсяFKM (фторкаучук), выдерживающий до 150 °C. Но есть нюанс. При контакте с агрессивными химикатами, например, с хлором или щелочами, резина быстро разрушается. Срок службы обычной прокладки в таких условиях сокращается с 24 месяцев до 4–6 месяцев. Химическая стойкость материала — первый параметр при выборе. Не экономьте на резине. Одна дешевая прокладка, лопнувшая через месяц, стоит дороже полного комплекта качественного уплотнения, установленного один раз.
Давление в контуре
Плоские теплообменники рассчитаны на давление до 1,6 МПа. Паянные модели выдерживают до 3 МПа. Но это паспортные значения. В реальности давление пульсирует. Гидроудары превышают номинал в 1,5–2 раза. Прокладка должна компенсировать эти скачки. Если в системе установлен насос с переменной частотой, пиковые нагрузки могут достигать 2,5 МПа. Для таких случаев нужны прокладки с увеличенной толщиной — от 3 до 4 мм. Тонкие уплотнения (1–2 мм) быстрее деформируются под нагрузкой. Проверьте паспорт оборудования. Если рабочее давление 1,0 МПа, запас должен составлять минимум 20 %.
Размеры и допуски
Каждый теплообменник имеет свои габариты. Ширина канала, толщина пластины, диаметр отверстия под прокладку — все это фиксируется в спецификации. Ошибка в 1 мм приводит к перекосу. Перекос создает неравномерное прижатие. В местах недожима начинается утечка. В местах пережима — разрыв материала. Стандартные размеры прокладок варьируются от 150 мм до 800 мм в ширину. Толщина варьируется от 1,5 до 4,5 мм. При замене всегда используйте измерительный инструмент. Штангенциркуль с точностью 0,02 мм обязателен. Не надейтесь на память или визуальную оценку.
Кол-во прокладок
В одном теплообменнике может быть от 10 до 200 пластин. Соответственно, и прокладок требуется от 20 до 400 штук. Это комплект. Покупка прокладок поштучно — плохая практика. Разные партии резины могут отличаться по жесткости на 5–10 %. Это приводит к неравномерному сжатию. Лучше купить полный комплект. Он рассчитан на конкретное количество пластин. В комплекте всегда есть запасные элементы для угловых отверстий. Их часто забывают. А они тоже требуют замены.
Процесс замены

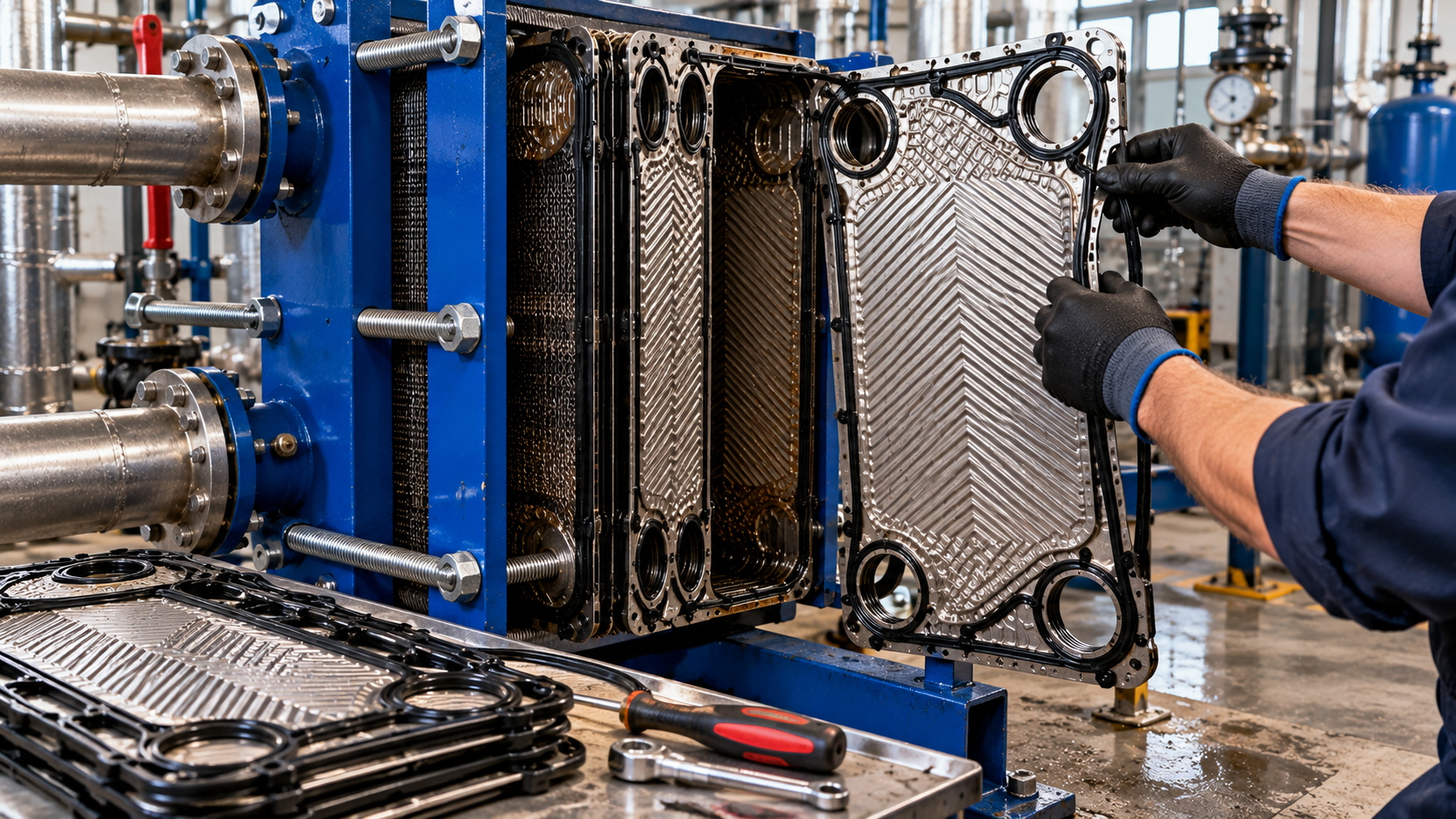

Разборка теплообменника — процесс кропотливый. Сначала сбросьте давление. Слейте рабочую среду. Отсоедините трубопроводы. Ослабьте шпильки. Делайте это крест-накрест, равномерно. Снимите прижимную плиту. Извлеките пластины. Очистите их от накипи. Толщина слоя накипи более 1 мм снижает КПД на 10–15 %. Используйте мягкие щетки. Не применяйте металлические скребки. Царапины на пластине — это будущие точки прорыва. Установите новые прокладки. Проверьте их положение. Они должны входить в пазы без усилий. Если приходится бить молотком — что-то не так. Соберите узел. Затяните шпильки динамометрическим ключом. Момент затяжки указан в паспорте. Обычно это 40–60 Н·м. Пережатие приведет к деформации пластин.
Очистка и подготовка
Чистота — залог герметичности. Перед установкой новой прокладки очистите паз. Удалите остатки старой резины. Используйте растворитель, совместимый с материалом прокладки. Не применяйте ацетон для EPDM. Он разрушит структуру. Вытрите паз насухо. Влага под прокладкой — это путь к коррозии. Коррозия съедает металл за 1–2 года. Проверьте состояние пластины. Если есть вмятины глубиной более 0,5 мм, пластину нужно заменить. Ремонт вмятин невозможен.
Диагностика
Замена прокладок — это не только ремонт. Это диагностика. Осмотрите пластины. Проверьте их на изгиб. Прямая линейка покажет отклонения. Если пластина изогнута более чем на 1 мм на метр длины, теплообменник не вернет проектную эффективность. Также проверьте прижим. Неравномерный прижим — причина №1 утечек. Используйте прокладки разных цветов для маркировки. Это упростит монтаж.
Частота замены
Средний срок службы прокладок — 24 месяца. Но это при идеальных условиях. В реальности срок сокращается. Высокая температура, агрессивная среда, гидроудары — все это уменьшает ресурс. Меняйте прокладки профилактически. Не ждите утечки. Утечка — это уже авария. Плановая замена стоит дешевле, чем простой производства. Простой линии может стоить десятки тысяч рублей в час. Прокладки стоят сотни. Разница очевидна.
Специфика материалов
EPDM — универсальный вариант. Рабочая температура от -40 до +140 °C. Стоек к воде, пару, щелочам. Не стоек к маслам и углеводородам. NBR — для масел. Рабочая температура до +100 °C. Не стоек к озону. FKM — для высоких температур и химии. Рабочая температура до +150 °C. Дорогой, но надежный. При выборе ориентируйтесь на состав среды. Если среда неизвестна, сделайте анализ. Анализ стоит недорого. Ошибка в выборе материала стоит дорого.
Полный комплект
Покупка полного комплекта прокладок — это гарантия совместимости. Все элементы рассчитаны на один теплообменник. Это исключает ошибки. Найти полный комплект можно в специализированных магазинах. Например, здесь можно посмотреть комплект прокладок и убедиться в наличии нужных позиций. Наличие полного набора экономит время. Не нужно собирать комплект по частям. Это снижает риск ошибки.
Итог
Замена прокладок — серьезная задача. Требует знаний, инструментов и внимания. Не пренебрегайте рекомендациями производителей. Используйте качественные материалы. Следите за чистотой. Проверяйте давление. И тогда теплообменник прослужит долго.
