Технологическая карта определяет последовательность работ при устройстве свайного фундамента: подготовку и разметку участка, погружение свай, устройство ригелей или ростверка, а также контроль качества выполненных операций. В документе учитывают характеристики грунта, расчётные нагрузки, тип свай и требования проектной документации. Особенности устройства свайно-ригельных фундаментов, их конструкции и технологии монтажа также рассматриваются в материалах ООО Базис. Такая технологическая карта помогает заранее определить порядок выполнения работ и основные требования к монтажу свайного основания.
Краткое содержание статьи
Назначение и структура технологической карты
Технологическая карта представляет собой документ, который описывает технологию производства работ по устройству свайного фундамента. В ней указывают состав операций, применяемые механизмы, материалы и критерии приёмки. Карта разрабатывается на основе проектной документации и действующих сводов правил, таких как СП 24.13330.2011. Без неё сложно обеспечить единообразие процессов на площадке и минимизировать отклонения от расчётных параметров. Основные разделы карты обычно охватывают подготовительные работы, погружение свай, устройство ростверка или ригеля и контроль качества. В подготовительный блок входят геодезическая разбивка, проверка грунтов и доставка оборудования. Погружение свай фиксирует методы (забивка, вдавливание или бурение) и параметры контроля отказов. Завершающий блок содержит требования к армированию и бетонированию надземной части. При составлении карты учитывают тип свай: забивные железобетонные, буронабивные или винтовые. Для каждого варианта указывают допустимые отклонения по вертикали и горизонтали, а также предельные нагрузки. Это позволяет подрядчику планировать ресурсы и соблюдать сроки без нарушения технологии.
Нормативные требования к содержанию карты
Согласно российским нормам, технологическая карта должна содержать ссылки на конкретные пункты стандартов и технические условия на материалы. Обязательны расчёты по несущей способности грунта и свай, а также схемы расположения опор. Документ согласуют с заказчиком и включают в состав проекта производства работ. Особое внимание уделяют контролю на стадии погружения. Для забивных свай фиксируют количество ударов на последний метр и величину отказа. При бурении контролируют диаметр скважины, глубину и качество зачистки забоя. Все данные заносят в журналы, которые прилагают к карте. Карта также определяет меры безопасности: организацию зоны работы копровых установок, защиту от шума и вибрации. Это снижает риски для персонала и окружающих объектов. Регулярное обновление документа при изменении условий на площадке помогает сохранить соответствие нормам.
Методы погружения опор и фиксация ключевых показателей

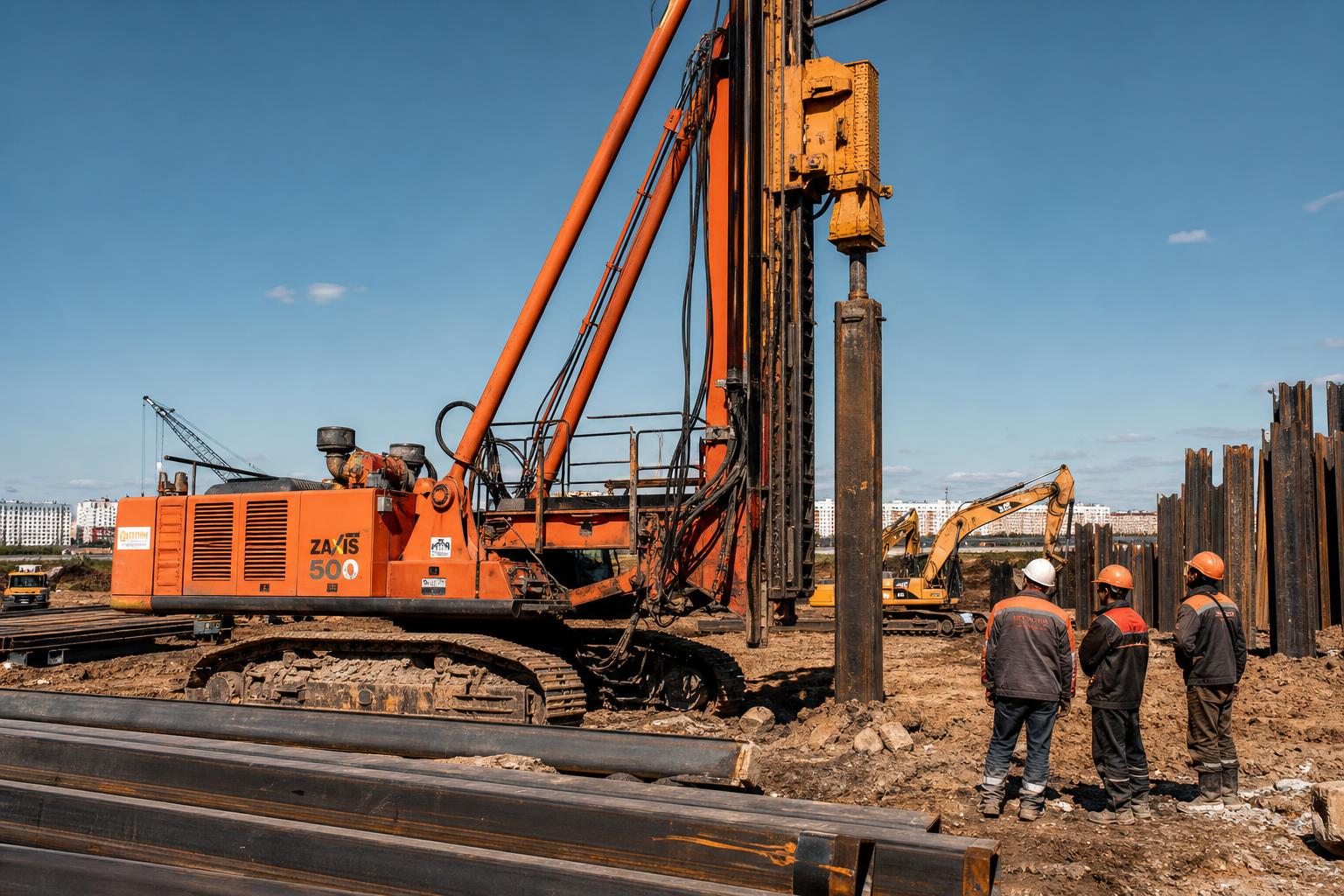

Технологическая карта детально прописывает выбор способа погружения свай в зависимости от характеристик грунта и проектных нагрузок. Забивка железобетонных элементов подходит для плотных оснований, где требуется быстрое достижение проектной глубины. Буронабивные конструкции применяют на слабых или обводнённых грунтах, чтобы избежать значительных вибраций. Винтовые опоры используют при необходимости быстрого монтажа без тяжёлой техники. Для каждого метода карта фиксирует конкретные критерии контроля. При забивке измеряют величину отказа после каждого удара и общее число ударов на метр. При бурении проверяют диаметр скважины, глубину забоя и отсутствие осыпания стенок. В случае вдавливания контролируют усилие на домкрате и скорость погружения. Все показания заносят в исполнительную документацию сразу после завершения операции.
| Метод погружения | Применяемое оборудование | Контролируемые параметры | Нормативные требования |
|---|---|---|---|
| Забивка | Копровая установка с дизельным или гидравлическим молотом | Величина отказа, число ударов на метр, вертикальность | Соответствие СП 24.13330.2011, журнал отказов |
| Бурение | Буровая установка с шнеком или долотом | Диаметр скважины, глубина, чистота забоя | Контроль керна, акт на скрытые работы |
| Винтовой | Гидравлический или механический сваевер | Крутящий момент, глубина, угол наклона | Паспорт элемента, протокол испытаний |
| Вдавливание | Статическая вдавливающая установка | Усилие домкрата, скорость погружения, отказ | Регистрация нагрузки, сравнение с расчётом |
Данные таблицы показывают, что каждый способ требует специфического набора измерений. Это позволяет своевременно выявить отклонения и скорректировать процесс без остановки работ. Карта также указывает периодичность проверок и ответственных лиц за ведение записей. Распределение этапов помогает планировать ресурсы и определять критические точки, где требуется повышенное внимание. В карте отдельно оговаривают порядок устранения выявленных несоответствий и повторного контроля после исправлений. Такой подход обеспечивает прослеживаемость всех операций от начала до приёмки фундамента. При изменении грунтовых условий на площадке карту корректируют, добавляя новые параметры или уточняя существующие. Это особенно важно при переходе от одного типа свай к другому в пределах одного объекта. Документ остаётся рабочим инструментом до завершения всех работ и подписания актов.
Испытания свай и проверка несущей способности
После завершения погружения опор технологическая карта предусматривает серию проверок, подтверждающих соответствие фактических параметров расчётным значениям. Статические испытания проводят на выборочных элементах, нагружая их ступенчато до проектной или превышающей нагрузки. Динамические методы применяют для массовой оценки, измеряя скорость распространения ударной волны по стволу. Результаты сравнивают с данными изысканий и при необходимости корректируют проектное решение. Карта устанавливает минимальное количество испытаний в зависимости от объёма работ и категории грунтов. Для каждого типа опор указывают предельные отклонения по несущей способности и критерии признания элемента годным. При выявлении недостаточной прочности разрабатывают меры усиления или замены отдельных свай. Все протоколы испытаний подшивают к исполнительной документации и передают на приёмку.
- Подготовка площадки и установка испытательного оборудования.
- Нагружение свай с фиксацией осадок на каждой ступени.
- Обработка результатов и сравнение с расчётными значениями.
- Составление заключения о пригодности опор для дальнейшей эксплуатации.
Такая последовательность позволяет выявить скрытые дефекты до устройства верхней конструкции. Карта также определяет периодичность повторных проверок при длительных перерывах в строительстве или после сильных осадков. Документирование каждого этапа обеспечивает возможность последующего анализа и обоснования принятых решений. При переходе к монтажу ригельной обвязки карта уточняет требования к стыковке элементов с оголовками свай. Армирование и бетонирование выполняют с соблюдением защитного слоя бетона и температурных швов. Контроль включает проверку геометрии ригеля, качества сварных соединений и плотности укладки смеси. Отклонения фиксируют в актах и устраняют до набора бетоном проектной прочности.
Испытания и документирование образуют непрерывную цепочку подтверждения качества, без которой невозможно гарантировать надёжность всего основания.
Завершающий этап карты охватывает сдачу фундамента в эксплуатацию. Комиссия проверяет соответствие всех записей в журналах фактическому состоянию конструкции. При положительном заключении подписывают акты приёмки, после чего объект передают следующему этапу строительства. Корректировка карты в процессе работ допускается только при наличии обоснования и согласования с проектной организацией.
Координация участников процесса и распределение ответственности
Технологическая карта чётко разграничивает зоны ответственности между заказчиком, подрядчиком и контролирующими службами. Каждый участник получает конкретный перечень задач, которые фиксируются в приложениях к документу. Такой подход исключает дублирование функций и ускоряет принятие решений при возникновении нештатных ситуаций. Инженер по надзору отвечает за соответствие фактических работ проектным решениям, ведёт общий журнал и подписывает акты скрытых работ. Прораб организует ежедневное планирование смен, распределяет технику и материалы. Лаборатория проводит отбор проб бетона и грунта, выдаёт протоколы испытаний. Геодезист выполняет разбивку осей и проверку отметок после каждого этапа погружения.
| Участник | Основные обязанности | Контролируемые документы | Периодичность отчётности |
|---|---|---|---|
| Инженер по надзору | Проверка соответствия проекту, подписание актов | Общий журнал работ, акты скрытых работ | Ежедневно и по этапам |
| Прораб | Организация смен, распределение ресурсов | Наряд-задания, журналы учёта материалов | Ежедневно |
| Лаборатория | Испытания материалов и конструкций | Протоколы прочности, паспорта качества | По факту отбора проб |
| Геодезист | Разбивка и контроль геометрии | Исполнительные схемы, ведомости отклонений | После каждого этапа |
Таблица иллюстрирует, как разделение функций способствует системному контролю. Карта требует регулярных совещаний всех сторон для сверки данных и корректировки графика. При выявлении расхождений между участниками составляется протокол разногласий с указанием сроков устранения. Особое внимание уделяется передаче информации между сменами. Дневная смена оставляет записи о выполненных операциях, замеченных отклонениях и состоянии оборудования. Ночная смена продолжает работы с опорой на эти данные. Такой механизм обеспечивает непрерывность процесса и снижает вероятность ошибок при смене персонала. В завершение этапа карта предусматривает итоговое совещание, на котором подводят результаты и утверждают перечень замечаний для устранения. После подписания всех актов документация передаётся заказчику в полном объёме. Это завершает цикл работ по устройству основания и позволяет перейти к следующему этапу строительства без задержек.
Порядок сдачи работ и передачи документации
Завершающая стадия предусматривает комплексную проверку всех записей, сделанных в процессе устройства основания. Комиссия сверяет данные журналов с фактическим состоянием конструкции, оценивает качество выполненных операций и подтверждает отсутствие отклонений сверх допустимых пределов. При положительном результате подписываются итоговые акты, которые фиксируют готовность объекта к последующим этапам. Вся накопленная документация, включая протоколы испытаний, исполнительные схемы и ведомости отклонений, собирается в единый комплект. Этот пакет передаётся заказчику или следующему подрядчику без задержек. Карта требует, чтобы каждый документ был подписан ответственными лицами и имел дату составления. Если в ходе проверки обнаруживаются замечания, составляется перечень устранения с указанием сроков и ответственных. После исправления проводится повторная проверка. Такой порядок исключает переход к следующему этапу строительства при наличии нерешённых вопросов. Особое внимание уделяется хранению копий документов на объекте до полного завершения работ. Оригиналы направляются в архив заказчика. При длительных перерывах в строительстве карта рекомендует проводить дополнительные осмотры и обновлять записи о состоянии опор. Итоговое совещание участников позволяет подвести результаты и утвердить перечень выполненных мероприятий. После подписания всех актов основание считается сданным, и объект переходит в распоряжение следующей бригады. Это обеспечивает плавный переход без потери информации о предыдущих операциях.
Часто задаваемые вопросы
На основе каких материалов разрабатывается технологическая карта?
Какие параметры измеряют при забивке опор?
Как организуют испытания после погружения?
Кто отвечает за разные этапы работ?
Что происходит при выявлении отклонений?
Резюме
Грамотное использование карты позволяет выдержать все нормативные требования и обеспечить устойчивость основания при погружении опор. Чёткое разделение обязанностей между специалистами и полный пакет документов упрощают приёмку и снижают вероятность повторных проверок. Всегда сверяйте фактические показатели с проектными значениями и ведите записи до финальной передачи объекта. Это помогает избежать задержек и сохранить качество на последующих этапах строительства. Применяйте такие карты в работе, чтобы повысить надёжность и организованность процессов. Начните с разработки документа под конкретный объект уже сегодня.
