АГР-моделирование: что входит в процесс

АГР-моделирование — важный этап подготовки проектных материалов для согласования архитектурно-градостроительного решения. Такая модель помогает наглядно показать внешний облик здания, его объёмно-пространственную структуру, фасадные решения, материалы, цветовую палитру и связь объекта с окружающей застройкой.

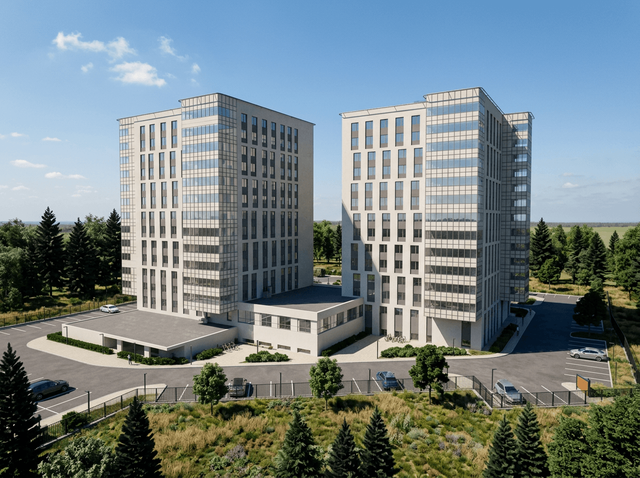

Качественно выполненная 3D-модель для АГР должна быть не просто визуально привлекательной, а точной, логичной и соответствующей требованиям согласующих органов. В процессе учитываются габариты здания, архитектурные элементы, отделочные материалы, благоустройство, контекст участка и технические параметры передачи файлов. Ниже разберём, из каких этапов состоит АГР-моделирование и почему каждый из них важен.

С целью исключения рисков отклонения документации АГР моделирование рекомендуется выполнять силами квалифицированных исполнителей, имеющих подтверждённый опыт успешного прохождения согласовательных процедур.

Анализ исходных данных: с чего начинается АГР-моделирование

Работа над АГР-моделью начинается с изучения исходной документации. На этом этапе специалисты собирают и проверяют материалы, которые необходимы для точного построения объекта и его окружения. Чем полнее исходные данные, тем быстрее проходит моделирование и тем меньше корректировок возникает на последующих стадиях.

Обычно для начала работы используются архитектурные чертежи, планы этажей, разрезы, фасады, посадка здания на участке, схема генплана, данные по высотным отметкам и сведения о соседней застройке. Также могут потребоваться материалы по благоустройству, ведомости отделки, колористические решения и требования к оформлению АГР.

На этапе анализа важно сопоставить данные между собой. Например, габариты здания на планах должны соответствовать фасадам, высотные отметки — разрезам, а расположение объекта — градостроительному плану участка. Если в исходниках есть расхождения, их необходимо выявить заранее, чтобы избежать ошибок в модели.

Также специалисты определяют уровень детализации будущей модели. Для АГР не всегда требуется проработка до уровня рабочей документации, однако здание должно быть представлено достаточно точно, чтобы согласующие органы могли оценить архитектурный облик, масштаб, пластику фасадов и влияние объекта на городскую среду.

Построение геометрии здания: от общих объёмов к деталям

После анализа исходных данных начинается построение базовой геометрии здания. Сначала формируются основные объёмы: общая форма объекта, этажность, высотные отметки, габариты, конфигурация кровли, выступающие и заглублённые части. На этом этапе важно правильно передать масштаб и пропорции здания.

Моделирование обычно движется от крупных элементов к мелким. Сначала создаётся общий объём, затем добавляются отдельные блоки, технические этажи, входные группы, стилобаты, террасы, навесы, балконы, лоджии и другие архитектурные элементы. Такой подход позволяет сохранять контроль над структурой модели и быстро вносить изменения при необходимости.

Особое внимание уделяется точности посадки здания. Модель должна соответствовать проектному положению на участке, учитывать отметки земли, подъезды, входы, перепады рельефа и связь с прилегающей территорией. Ошибки на этом этапе могут привести к некорректному отображению объекта в составе АГР и затруднить согласование.

Геометрия должна быть чистой и оптимизированной. Это значит, что в модели не должно быть лишних объектов, случайных пересечений, дублирующихся элементов и избыточно тяжёлой детализации. Хорошая АГР-модель должна быть достаточно подробной для визуальной оценки, но при этом удобной для просмотра, экспорта и передачи.

Моделирование фасадов: членения, ритмы и архитектурные элементы

Фасады — один из ключевых элементов АГР-моделирования. Именно по ним оценивается архитектурный образ здания, его пластика, композиция и соответствие окружающей среде. Поэтому фасадные решения должны быть переданы в модели особенно внимательно.

На этом этапе прорабатываются оконные и дверные проёмы, витражи, пилоны, простенки, карнизы, пояса, декоративные панели, вертикальные и горизонтальные членения. Важно не просто разместить элементы на поверхности, а сохранить проектный ритм фасада. Если оконные оси, шаг простенков или линии облицовки будут нарушены, здание может выглядеть иначе, чем задумано в проекте.

Для АГР большое значение имеет читаемость архитектурной идеи. Модель должна показывать, как фасад воспринимается с разных точек, как работают вертикальные и горизонтальные акценты, какие элементы формируют главный вход, угловые части, верхние уровни и общественные зоны первых этажей.

Если объект имеет сложную фасадную систему, например навесные панели, ламели, эркеры, перфорацию, витражное остекление или декоративные решётки, их также необходимо корректно отразить. При этом важно соблюдать разумный баланс между визуальной точностью и технической оптимизацией модели.

Настройка материалов и цветовых решений

После построения геометрии и фасадных элементов выполняется настройка материалов. Этот этап помогает приблизить модель к реальному проектному облику здания. В АГР-моделировании материалы играют не только эстетическую, но и согласовательную роль: по ним оцениваются цветовые решения, сочетание фактур и соответствие архитектурной концепции.

Для фасадов могут использоваться материалы, имитирующие кирпич, штукатурку, бетон, натуральный или искусственный камень, металл, стекло, керамогранит, композитные панели и другие виды отделки. Важно передать не только цвет, но и характер поверхности: матовость, отражающую способность, прозрачность, фактуру и визуальную плотность.

Цветовые решения должны соответствовать утверждаемым фасадам и колористическим схемам. Если в проекте предусмотрено несколько оттенков, их необходимо корректно распределить по фасадам, сохранив логику архитектурных акцентов. Ошибки в цвете могут изменить восприятие здания и вызвать дополнительные замечания при рассмотрении материалов.

Отдельно настраиваются стеклянные поверхности. Витражи, окна и прозрачные элементы не должны выглядеть плоскими или чрезмерно тёмными. Обычно для них подбираются параметры прозрачности, отражения и оттенка, чтобы фасад выглядел реалистично и при этом не перегружал восприятие.

Подготовка окружения: контекст, застройка и благоустройство

АГР-модель редко рассматривается изолированно. Важно показать, как проектируемое здание вписывается в городскую среду, взаимодействует с соседними объектами, улицами, проездами, пешеходными связями и благоустройством. Поэтому отдельный этап работы — подготовка окружения.

В модель может включаться существующая застройка, прилегающие дороги, тротуары, озеленение, малые архитектурные формы, парковочные зоны, детские и спортивные площадки, наружное освещение, подпорные стенки и другие элементы территории. Уровень детализации окружения зависит от требований к подаче и задач конкретного проекта.

Контекст помогает оценить масштаб здания. Даже точная модель объекта может восприниматься неверно, если она показана без соседних домов, рельефа и уличного пространства. Окружающая среда даёт понимание высотности, плотности застройки, видовых раскрытий и влияния нового объекта на существующую городскую ткань.

Благоустройство также имеет значение для восприятия архитектурного решения. Входные группы, озеленённые зоны, пешеходные маршруты, подъезды и площадки формируют первое впечатление от объекта. Поэтому при подготовке АГР-модели важно показать не только само здание, но и сценарии его использования в пространстве.

Экспорт модели и подготовка файлов к передаче

Когда модель построена и проверена визуально, начинается этап подготовки файлов к передаче. Он включает оптимизацию, структурирование данных, настройку слоёв, групп, материалов и форматов экспорта. Цель этого этапа — сделать модель удобной для просмотра, проверки и дальнейшего использования.

Перед экспортом из модели удаляются лишние элементы, временные объекты, скрытая геометрия и неиспользуемые материалы. Это снижает вес файла и уменьшает риск технических ошибок при открытии на другой стороне. Также проверяется корректность названий объектов, группировка элементов и логика структуры сцены.

Формат передачи зависит от требований заказчика или согласующего органа. Модель может подготавливаться в исходном формате рабочей программы, а также экспортироваться в универсальные форматы для просмотра и обмена. Дополнительно могут передаваться изображения, схемы, ракурсы, материалы для презентации и сопроводительная документация.

Важно заранее уточнить технические требования: допустимый размер файла, формат модели, единицы измерения, систему координат, состав передаваемых материалов и требования к визуализации. Это помогает избежать ситуации, когда готовую модель приходится срочно перерабатывать перед подачей.

Проверка на соответствие требованиям перед финальной подачей

Финальный этап АГР-моделирования — комплексная проверка модели. На этом этапе специалисты оценивают не только визуальное качество, но и соответствие исходной документации, техническим требованиям и задачам согласования.

В первую очередь проверяются габариты здания, высотные отметки, этажность, конфигурация фасадов, расположение входов, проездов и основных элементов благоустройства. Модель должна соответствовать проектным чертежам и не содержать произвольных изменений, которые могут исказить архитектурное решение.

Затем выполняется визуальная проверка фасадов и материалов. Специалисты сверяют цветовые решения, фактуры, расположение окон, витражей, декоративных элементов и архитектурных акцентов. Также проверяется корректность отображения объекта с основных ракурсов, которые могут использоваться в составе подачи.

Отдельное внимание уделяется технической стороне: открывается ли файл без ошибок, корректно ли отображаются материалы, не потерялись ли текстуры, сохранены ли масштабы и координаты. Если модель передаётся в нескольких форматах, каждый файл необходимо проверить отдельно.

Качественная финальная проверка снижает риск замечаний и ускоряет процесс согласования. Чем точнее модель соответствует требованиям, тем проще экспертам оценить архитектурно-градостроительное решение и принять его к рассмотрению.

АГР-моделирование — это комплексный процесс, который объединяет анализ документации, построение геометрии, проработку фасадов, настройку материалов, подготовку окружения и техническую упаковку файлов. От качества каждого этапа зависит не только внешний вид модели, но и успешность дальнейшего согласования.

Грамотно подготовленная АГР-модель помогает представить проект понятно, убедительно и профессионально. Она показывает архитектурную идею, демонстрирует связь здания с городской средой и позволяет заранее выявить возможные несоответствия. Поэтому АГР-моделирование стоит рассматривать не как формальную визуализацию, а как важный инструмент проектной подготовки и согласования.
