Дренажная система на участке: виды, устройство, когда нужна

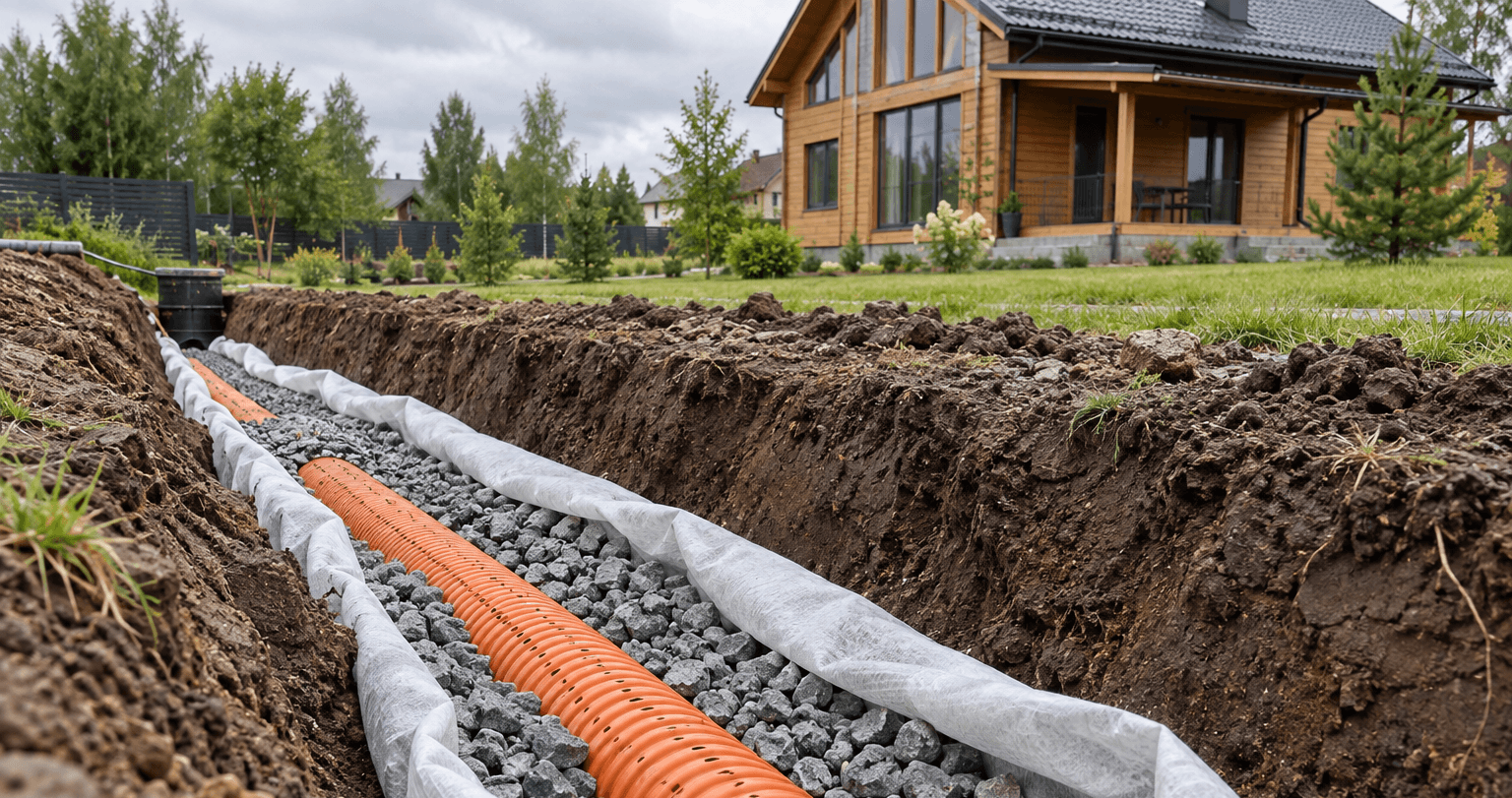

Дренажная труба в геотекстиле и щебне — основа глубинной системы водоотведения

Дренажная система предназначена для отвода избыточной воды от дома, фундамента и хозяйственных построек. Она защищает основание от намокания, предотвращает заболачивание грунта и убирает сырость из подвала и подполья.

Особенно актуальна дренажная система на участке с низинным рельефом, глинистой почвой или высоким уровнем грунтовых вод. Универсальной схемы не существует: иногда достаточно собрать поверхностный сток, а в других случаях без труб, проложенных в грунте, не обойтись. При строительстве каркасного дома схема дренажа разрабатывается ещё на этапе проекта — менять её после укладки фундамента значительно сложнее и дороже.

Как понять, что участку нужен дренаж

Признаки, которые указывают на избыточное увлажнение участка:

• После дождя или снеготаяния на участке надолго — дольше суток — остаются лужи.
• Подвал, цоколь или подполье регулярно сыреют, появляется плесень.
• Грунт вспучивается, садовые дорожки проседают или деформируются.
• На участке преобладает влаголюбивая растительность: осока, камыш, хвощ, ива.
• Весной вода подступает к отмостке или заходит в смотровые ямы гаража.

Первые три признака могут указывать на нехватку поверхностного дренажа или неправильную планировку участка. Четвертый и пятый — на высокий УГВ или грунтовые воды, с которыми справится только глубинная система.

Виды дренажа: поверхностный, глубинный и пластовый

Поверхностный дренаж — для стока с кровли и дорожек; глубинный — для снижения УГВ; пластовый — под плитой фундамента

Поверхностный дренаж (ливневой)

Собирает талую и дождевую воду, которая стекает по поверхности земли или поступает с кровли через водостоки. Вода движется по лоткам и трубам самотеком к дождеприемникам и далее — в колодец, канаву или централизованную ливневую канализацию.

Поверхностный дренаж решает проблему поверхностного стока, но не справляется с грунтовыми водами. Он подходит для участков без высокого УГВ, где вода просто не успевает уходить в грунт из-за рельефа или уплотнённой поверхности.

Глубинный (трубный) дренаж

Геотекстиль оборачивает трубу и щебень — без него труба заиливается за 3–5 лет

Работает внутри грунта. Перфорированные трубы диаметром 110 мм укладываются в траншеях с уклоном 2–5 мм на погонный метр в сторону сборного колодца. Вода просачивается через отверстия в трубах и уходит самотёком. Трубы окружают слоем щебня фракции 20–40 мм и оборачивают геотекстилем — чтобы мелкие частицы грунта не кольматировали (не засоряли) трубу.

Глубина закладки зависит от задачи: для защиты фундамента — ниже подошвы фундамента, как правило от 0,5 до 1,5 метра. На пучинистых грунтах — ниже глубины промерзания.

Пластовый дренаж

Водопроницаемый слой из щебня толщиной 20–30 см, который устраивается под фундаментной плитой или полом подвала до начала строительства. Он принимает влагу по всей площади основания и отводит ее к кольцевому трубному дренажу по периметру. Применяется на участках с высоким УГВ и при строительстве домов с подвалом.

Когда достаточно поверхностного дренажа, а когда нужен глубинный

Поверхностный дренаж решает проблему, если:

• Вода скапливается только после сильных дождей и уходит за 6–12 часов.
• УГВ на участке ниже 1,5–2 метров от поверхности.
• Участок имеет уклон, но вода не успевает уйти из-за плотной застройки или твёрдых покрытий.

Глубинный дренаж необходим, если:

• УГВ выше 1,5 метра — вода стоит в скважинах и колодцах.
• Грунт глинистый или суглинистый — вода не уходит в землю.
• Фундамент заложен в зоне сезонного подтопления.
• На участке уже есть признаки капиллярного подъёма воды в цоколе или стенах.

На большинстве участков с постоянным проживанием разумно устроить комбинированную систему: поверхностный дренаж по периметру отмостки и дорожек, глубинный — по периметру фундамента.

Устройство поверхностного дренажа

Работа начинается с наблюдения за участком — нужно понять, где скапливается вода и в какую сторону понижается рельеф. Затем намечают трассы лотков, места установки дождеприёмников и точку сброса воды.

Лотки устанавливают вдоль отмостки, дорожек и площадок с твердым покрытием. Точечные дождеприемники монтируют под водостоками кровли. Лотки закрывают решётками из чугуна или пластика. Осадок задерживается в съемных корзинах, которые необходимо очищать раз в сезон.

Вся система соединяется трубами и выводится в накопительный колодец или централизованную ливневую канализацию. Важно соблюдать уклон не менее 5–10 мм на погонный метр — иначе вода будет застаиваться в лотках.

Устройство глубинного дренажа

Последовательность работ:

• Разметить трассы траншей по периметру фундамента или по схеме елочки на открытом участке.
• Выкопать траншеи шириной 30–40 см и необходимой глубины с уклоном 2–5 мм/м в сторону сборного колодца.
• Выровнять дно, застелить геотекстилем с запасом по бокам.
• Насыпать слой щебня 10–15 см, уложить дренажную трубу.
• Засыпать трубу щебнем сверху еще на 10–15 см, завернуть края геотекстиля.
• На поворотах и прямых участках длиной более 15–20 метров установить смотровые колодцы.
• Засыпать траншею грунтом или песком.

Все трубы выводятся в сборный колодец, из которого вода откачивается насосом или уходит самотёком в канаву.

Типичные ошибки при устройстве дренажа своими руками

Укладка труб без уклона. При нулевом или обратном уклоне вода не движется к колодцу и застаивается в трубах. Трубы начинают заиливаться изнутри. Минимальный уклон — 2 мм на погонный метр, рекомендуемый — 3–5 мм/м.

Отсутствие геотекстиля. Без геотекстиля мелкие частицы грунта постепенно проникают в отверстия дренажной трубы и кольматируют её — труба перестает пропускать воду через 3–5 лет. Геотекстиль с плотностью 100–150 г/м² — обязательный элемент системы.

Засыпка труб грунтом вместо щебня. Глинистый грунт вокруг трубы не пропускает воду — труба просто не работает. Щебень фракции 20–40 мм создает фильтрующий слой, через который вода свободно поступает к трубе.

Нет места для сброса воды. Дренаж собирает воду, но выводить ее некуда. Нужно заранее предусмотреть накопительный колодец с насосом или возможность сброса в ливневую канаву за пределами участка.

Нет смотровых колодцев. Без смотровых колодцев на поворотах и прямых участках невозможно прочистить трубу при засоре. Колодцы устанавливают через каждые 15–20 метров и на каждом повороте.

Монтаж после строительства дома. Пластовый дренаж и дренаж по периметру фундамента устраивается до заливки фундамента или одновременно с ним. Вскрытие грунта после строительства — дорогостоящая операция.

Вспучивание и просадка дорожек — одно из последствий отсутствия дренажа на пучинистых грунтах

Заключение

Правильно подобранная дренажная система защищает дом и участок на десятилетия вперед — не пересушивая грунт и не создавая лишних эксплуатационных расходов. Главное — выбрать тип системы под реальные условия участка, не экономить на щебне и геотекстиле и предусмотреть смотровые колодцы для обслуживания.

Часто задаваемые вопросы

Нужен ли дренаж, если участок не в низине?
Дренаж нужен не только в низинах. Если грунт глинистый или суглинистый, вода не уходит вглубь и скапливается на поверхности или у фундамента вне зависимости от рельефа. Даже ровный участок с тяжелым грунтом требует как минимум поверхностного дренажа.

Какой уклон должен быть у дренажной трубы?
Минимальный рабочий уклон — 2 мм на погонный метр (0,2%). Рекомендуемый — 3–5 мм/м. При меньшем уклоне вода не движется самотеком и труба заиливается.

Как долго служит дренажная система?
При правильном монтаже с геотекстилем и щебнем — 25–50 лет. Без геотекстиля трубы начинают заиливаться через 3–7 лет, после чего требуется гидропромывка или замена.

Можно ли устроить дренаж после строительства дома?
Поверхностный — да, в любое время. Глубинный по периметру фундамента — значительно сложнее и дороже: нужно вскрывать грунт вплотную к фундаменту. Пластовый дренаж под плитой устроить после строительства невозможно.

Сколько стоит дренаж на участке?
Поверхностный дренаж (лотки, дождеприемники, колодец) — от 50 000 до 150 000 рублей в зависимости от площади и протяжённости. Глубинный по периметру дома 10×10 м — от 80 000 до 200 000 рублей с материалами и работами. Ориентировочные цены для Московской области.
