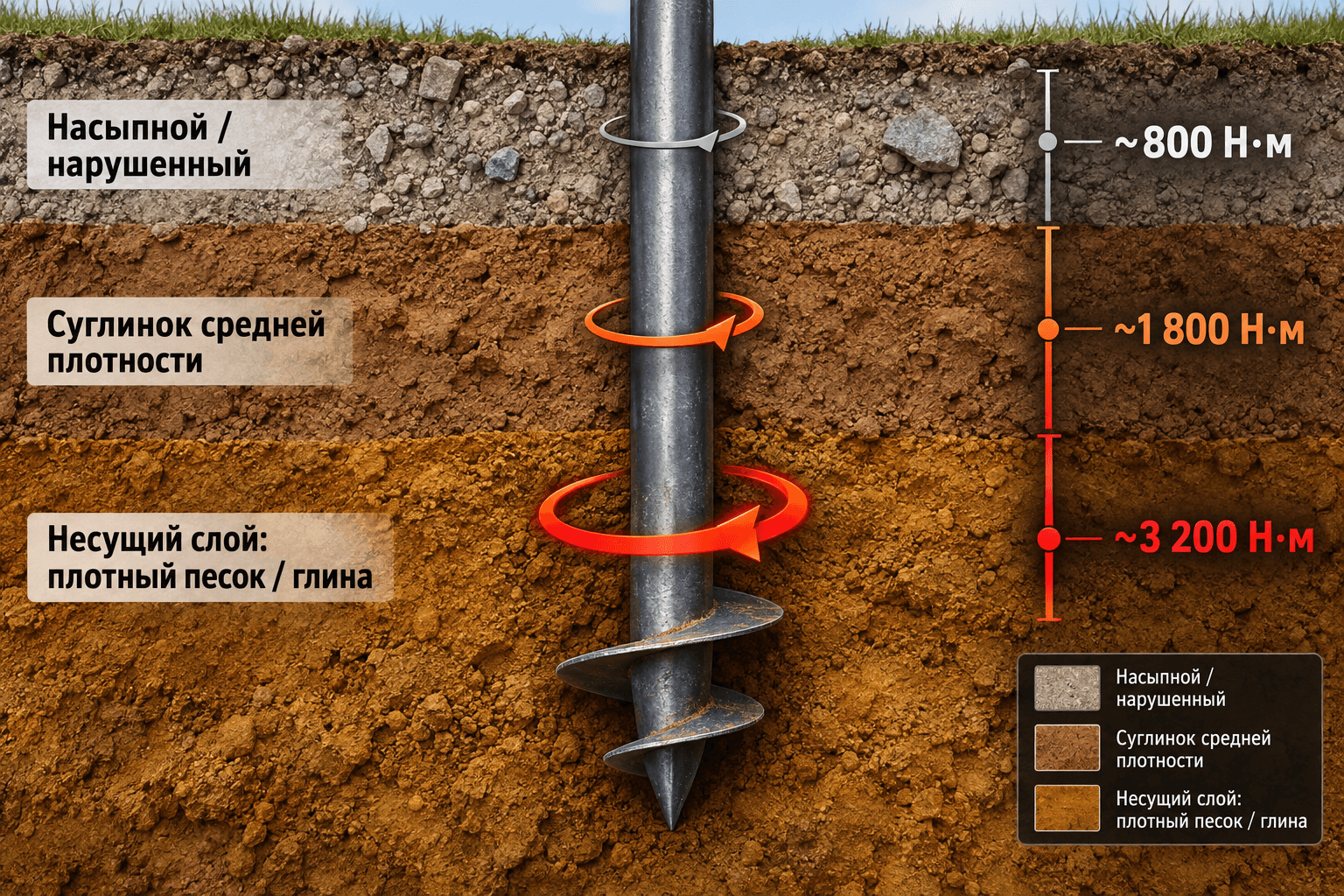

Разрез грунта при погружении винтовой сваи: дуговые стрелки показывают крутящий момент — он растет по мере перехода от рыхлого слоя к несущему
При устройстве фундамента на винтовых сваях надежность конструкции зависит не только от глубины погружения, геометрии лопасти и количества опор. Один из ключевых показателей, который контролируют непосредственно в процессе монтажа винтовых свай, — крутящий момент. Это усилие, которое требуется приложить к свае, чтобы продвинуть ее в грунт на каждом метре погружения. Значение не статичное: оно меняется по мере прохождения различных слоев, и именно это делает его диагностически ценным.
Краткое содержание статьи
Почему усилие закручивания фиксируют в процессе монтажа
При погружении винтовая свая работает по принципу самонарезающего винта. Лопасть, ввинчиваясь в грунт, создает сопротивление вращению: чем плотнее и прочнее грунтовый слой, тем выше это сопротивление, и тем большее усилие должен развивать привод.
Изменение усилия по глубине дает монтажникам информацию, которую нельзя получить, зная только отметку заглубления. Две сваи, погруженные на одинаковую глубину на соседних точках, могут оказаться в принципиально разных условиях: одна — в плотном мелком песке с хорошей несущей способностью, другая — в разуплотнённой зоне или насыпном слое.
Контроль крутящего момента необходим по нескольким причинам:
- для оценки достижения расчётного сопротивления грунта на проектной отметке;
- для сравнения фактических условий погружения с данными инженерно-геологических изысканий;
- для своевременного обнаружения слабых прослоев, насыпных участков или зон с нарушенной структурой грунта;
- для выявления препятствий — включений крупного камня, обломков конструкций, зон сильного обводнения;
- для проверки соблюдения технологии каждым отдельным звеном свайного поля;
- для документирования качества выполненных работ перед сдачей основания заказчику.
Параметр регистрируется непрерывно или с заданным шагом по глубине, а не однократно в конце операции. Именно динамика, а не конечная точка, несет основной объем диагностической информации.
Как измеряют крутящий момент
Способ измерения определяется типом применяемого оборудования.
При использовании гидравлического привода — наиболее распространенного при машинном монтаже — датчик давления установлен в гидравлической системе. Давление, умноженное на площадь поршня и рычаг, пересчитывается в момент; современные установки выводят значение в кН·м на дисплей в режиме реального времени.
При использовании редукторного привода — ручного или механизированного — измерение чаще всего выполняют динамометрическим ключом или тензометрическим датчиком на выходном валу. В этом случае фиксация ведется вручную, что требует внимательного отношения к точности и исключения паразитных нагрузок (рывки, перекосы).
Для серьезных объектов применяют цифровые системы мониторинга: оборудование формирует диаграмму «момент — глубина» в режиме реального времени. Такие диаграммы позволяют наглядно отслеживать, в каком слое находится свая в каждый момент погружения, и сопоставлять картину с данными геологического разреза.
Связь крутящего момента с характеристиками грунта
Крутящий момент связан прежде всего с двумя параметрами грунта: сопротивлением сдвигу и плотностью. Рост значения при погружении обычно свидетельствует о переходе сваи в более плотный или прочный слой. Стабилизация на высоком уровне на протяжении нескольких метров — признак однородного несущего горизонта.
Типичные диапазоны крутящего момента в зависимости от состояния грунта для бытовых сваей диаметром 89–133 мм:
- мягкий, рыхлый или нарушенный грунт: 1 000–1 500 Н·м;
- грунт средней плотности (суглинок тугопластичный, супесь плотная): 1 500–2 500 Н·м;
- плотный несущий слой (мелкий песок плотный, глина полутвёрдая и твёрдая): 2 500–4 000 Н·м.
Ориентировочные значения крутящего момента при монтаже винтовых свай ⌀89–133 мм в зависимости от типа грунта
Эти диапазоны — ориентировочные; проектные значения, которые должна достичь каждая свая, определяются расчётом на основании данных инженерно-геологических изысканий и несущей способности, принятой в проекте.
График крутящего момента по глубине: кривая стабилизируется при входе сваи в несущий слой — это момент фиксации проектного значения
Важно понимать ограничения метода. Нельзя автоматически считать любой рост момента доказательством достаточной несущей способности:
- Включение камня или обломка конструкции вызовет резкий пик, не связанный с несущим слоем грунта.
- Переувлажненный или промерзший грунт временно дает завышенные значения, которые не отражают реальную несущую способность в рабочих условиях.
- Вращение с отклонением от вертикали создает дополнительное трение об стенки скважины и искажает показания в сторону завышения.
Окончательный вывод о достаточности погружения принимается не по одному параметру, а по совокупности: крутящий момент + проектная глубина + сопоставление с геологическим разрезом.
Что влияет на точность показаний
Крутящий момент информативен только при соблюдении нескольких условий.
Вертикальность погружения. Отклонение сваи от вертикали более чем на 1–2° приводит к тому, что лопасть начинает резать грунт под углом — нагрузка на привод возрастает, а несущая способность сваи при этом снижается. Показания момента в этом случае не отражают реальных условий.
Скорость вращения. При слишком высокой скорости (более рекомендованных производителем оборотов) свая разрыхляет грунт вокруг лопасти, а не уплотняет его. Момент может при этом быть ниже ожидаемого — не потому что грунт слабый, а потому что нарушена технология. При слишком низкой скорости возрастают потери в механической системе привода, и измеренный момент оказывается завышенным.
Исправность и калибровка оборудования. Датчик давления в гидравлической системе или тензодатчик на редукторе должны быть своевременно поверены. Неисправный датчик — источник систематической ошибки, которую невозможно обнаружить без сравнения с эталонным прибором.
Температурные условия. При отрицательных температурах верхние горизонты грунта промерзают и создают аномально высокое сопротивление, не связанное с их несущей способностью. Начало измерений в промерзшей зоне требует поправки или исключения из расчета.
Как крутящий момент связан с несущей способностью свай
В зарубежной практике и ряде исследований применяется полуэмпирическая зависимость несущей способности Q (кН) от крутящего момента T (кН·м):
Q = K_t × T
где K_t — коэффициент, зависящий от диаметра лопасти и геологических условий. Для свай с однолопастной геометрией, установленных в несвязных грунтах, значения K_t, как правило, находятся в диапазоне 9–25 (1/м).
В российской практике этот метод применяется как ориентировочный, а не как самостоятельный расчетный инструмент. ГОСТ Р 59106-2020 «Сваи стальные винтовые. Технические условия» регламентирует конструктивные требования к сваям, тогда как несущая способность по нормам (СП 24.13330.2021 «Свайные фундаменты») определяется на основании статических испытаний или данных зондирования — крутящий момент при этом используется как контрольный и диагностический параметр, а не как первичный расчётный.
Документирование результатов
По каждой свае, входящей в свайное поле, должен быть оформлен журнал монтажа. В нем фиксируют:
- порядковый номер и координаты сваи;
- проектную и фактическую глубину погружения;
- значения крутящего момента по глубине (шаг записи — как правило, каждые 0,5–1,0 м);
- итоговое значение момента на проектной отметке;
- отклонение от вертикали (визуальный или инструментальный контроль);
- сведения об оборудовании и датчике (тип, дата последней поверки).
Образец заполнения журнала монтажа: для каждой сваи фиксируют глубину, крутящий момент на расчетной отметке и отклонение от вертикали
Журнал монтажа — это акт скрытых работ. После заливки ростверка или укладки обвязки проверить фактические условия погружения каждой сваи уже невозможно. Документ остаётся единственным свидетельством качества выполненных работ — для заказчика, для эксплуатирующей организации и в случае разбирательств.
Компании, работающие добросовестно, передают журнал монтажа в составе исполнительной документации вместе с актом приемки фундамента. Отсутствие такой документации — основание запросить её до подписания акта, а не после.
Часто задаваемые вопросы
Можно ли определить несущую способность сваи только по крутящему моменту, без геологии? Нет, без геологических данных это невозможно. Момент отражает сопротивление конкретному перемещению в конкретный момент времени, но не говорит ничего о долгосрочном поведении грунта под нагрузкой, его водонасыщении и сезонных изменениях. Геологические изыскания или хотя бы пробное погружение с зондированием — обязательный элемент, а не опция.
Что означает резкий скачок крутящего момента на малой глубине? Чаще всего — включение камня, строительного мусора или остатков старого фундамента. В таких случаях свая может повредить лопасть, отклониться от оси или зайти под камень, а не пройти его. Правильное решение — остановить монтаж, извлечь сваю и выяснить причину сопротивления, а не продавливать ее с увеличенным моментом.
Чем отличается крутящий момент при ручном и машинном монтаже? При машинном монтаже через гидравлический или механизированный привод значение фиксируется объективно и без усилия оператора. При ручном закручивании рычагом оценка субъективна: усилие, прикладываемое несколькими рабочими, сложно перевести в точное значение момента без динамометрического ключа. Поэтому для ответственных объектов ручной монтаж не рекомендуется.
Нужно ли повторно проверять крутящий момент после зимы? Непосредственно момент закручивания после монтажа не перепроверяют — это возможно только в процессе погружения. После зимовки проводят нивелирование оголовков свайного поля: допустимое сезонное смещение, как правило, не превышает ±10 мм. Значительные подъемы или просадки отдельных свай — основание для привлечения проектировщика.
Что будет, если крутящий момент не достиг проектного значения на расчётной глубине? Это означает, что свая не достигла несущего слоя на той отметке, на которую был выполнен расчет. Возможные решения: заглубить сваю ниже — до достижения расчётного момента (если технические условия позволяют), использовать составную сваю большей длины, пересмотреть несущую способность с учётом фактических данных или перейти к другому конструктивному решению. Это решение принимает проектировщик, а не бригадир.
Заключение
Крутящий момент — это технологический индикатор, встроенный в сам процесс монтажа: он позволяет получить информацию о состоянии грунта в реальном времени, обнаружить отклонения от проектных условий и зафиксировать достижение расчётного сопротивления. При этом параметр работает корректно только в связке с геологическими данными, соблюдением технологии погружения и документированием результатов по каждой свае. Контроль момента не упрощает проектирование и не заменяет изысканий — он делает монтаж прозрачным и проверяемым.
Материал подготовлен с учетом требований ГОСТ Р 59106-2020 «Сваи стальные винтовые. Технические условия» и СП 24.13330.2021 «Свайные фундаменты». Обновлено: октябрь 2026 г.
